コンソール
コンソールテーブルやラックに適合する、中規模演出空間に適するコントローラーです。シーン設定タイプとマニュアルを設定しました。

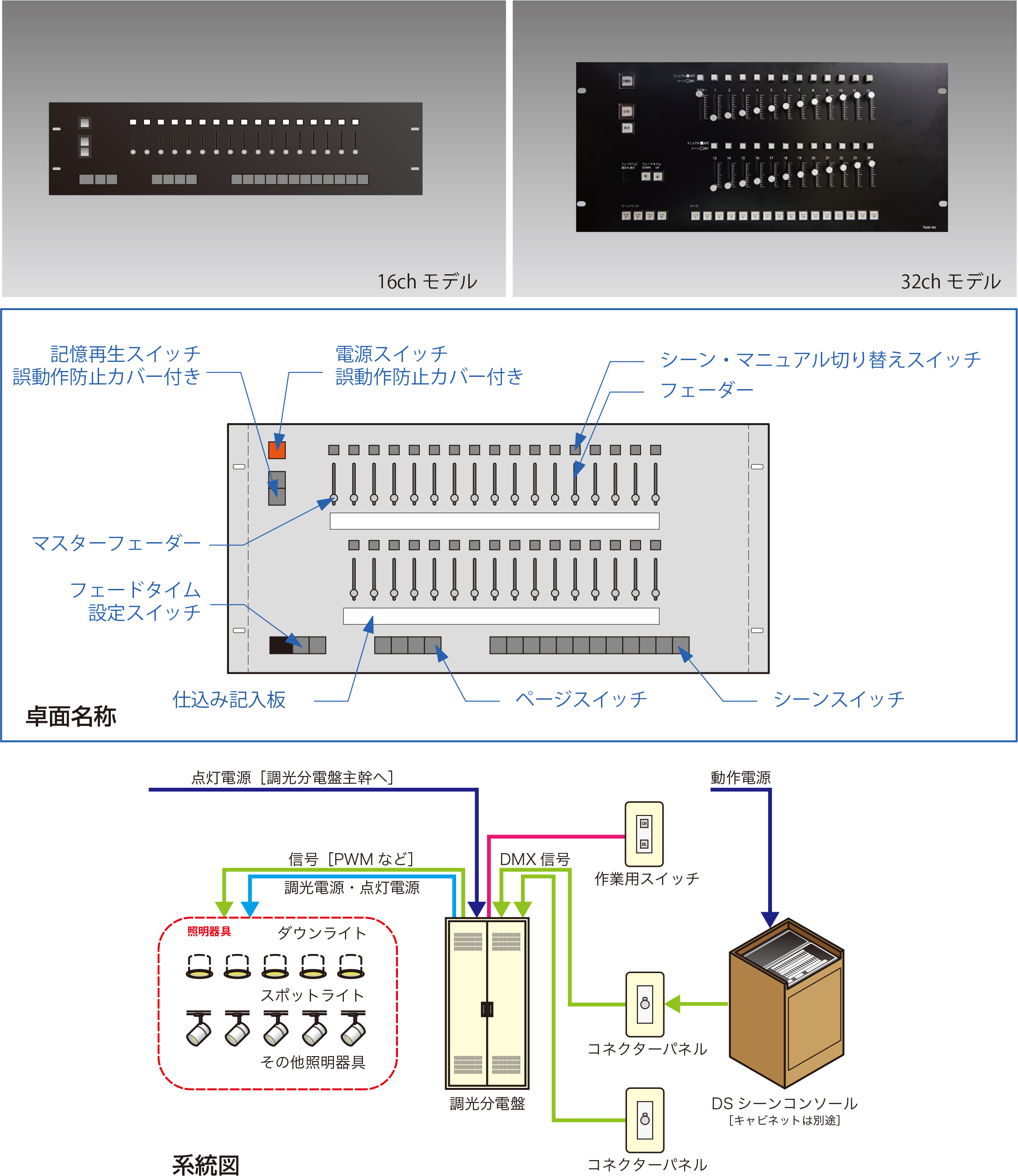

DSシーンコンソール
ブライダルや中小規模のホール設備に最適な、場の光の記憶ができるシーンコンソール卓です。ページスイッチとシーンメモリ対応ボタンで、64シーンを記憶します。テーブル埋込や、ラックマウントに対応します。規模に合わせて16chから32chまで、3つのバリエーションを揃えました。
フェーダー / 16ch / 24ch / 32ch
64シーンメモリモデルです。コンソールテーブル埋込やラックマウント設置対応します。

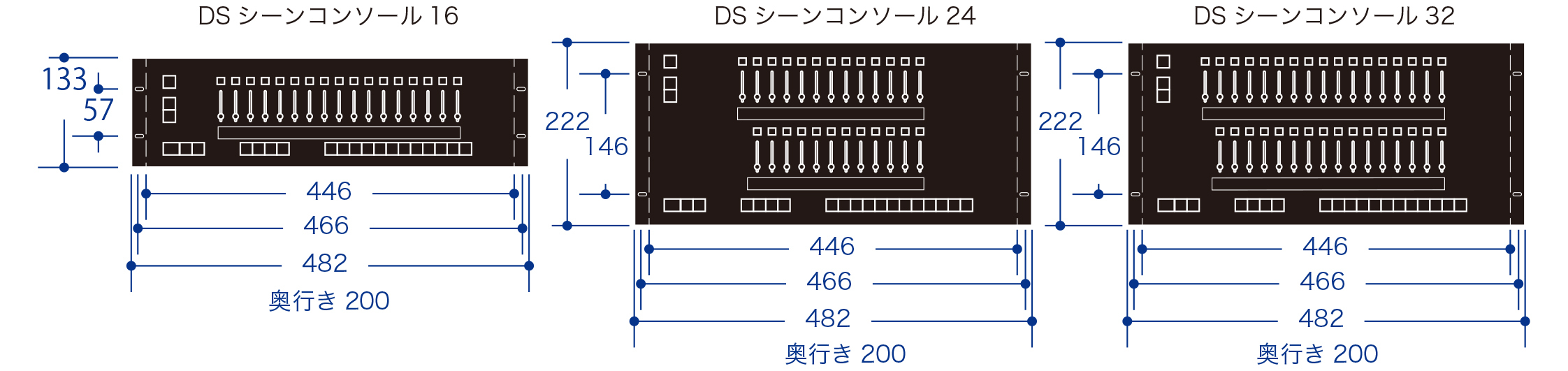

| MODEL | DSシーンコンソール 16 | DSシーンコンソール 24 | DSシーンコンソール 32 |
| 製品コード | SC2036 | SC2037 | SC2038 |
| 入力電源・消費電力 | AC100V/5W | ||
| 出力 | DMX512 | ||
| 制御チャンネル | 16ch | 24ch | 32ch |
| 記憶シーン | 12シーン×4ページ ［48シーン］ |
16シーン×4ページ ［64シーン］ |
16シーン×4ページ ［64シーン］ |
| フェーダー数 | 16本＋ MasterFader 1本 |
24本＋ MasterFader 1本 |
32本＋ MasterFader 1本 |
| 取付方法 | テーブルカット寸法 |
テーブルカット寸法 435×222 奥行き200以上必要 ラックマウント E1A5U |
テーブルカット寸法 435×222 奥行き200以上必要 ラックマウント E1A5U |
| 使用周囲温度 | 5°C〜35°C | ||
| 使用周囲湿度 | 45%〜85% 結露無きこと | ||
| 仕上げ | パネル：鋼板黒色（ブラック） | ||
| 質量 | 約5.0kg | 約6.0kg | 約6.0kg |
| 仕様書 | DXF / PDF | DXF / PDF | DXF / PDF |
| 取扱説明書 | |||
| カタログページ | 15P16P/PDF | ||

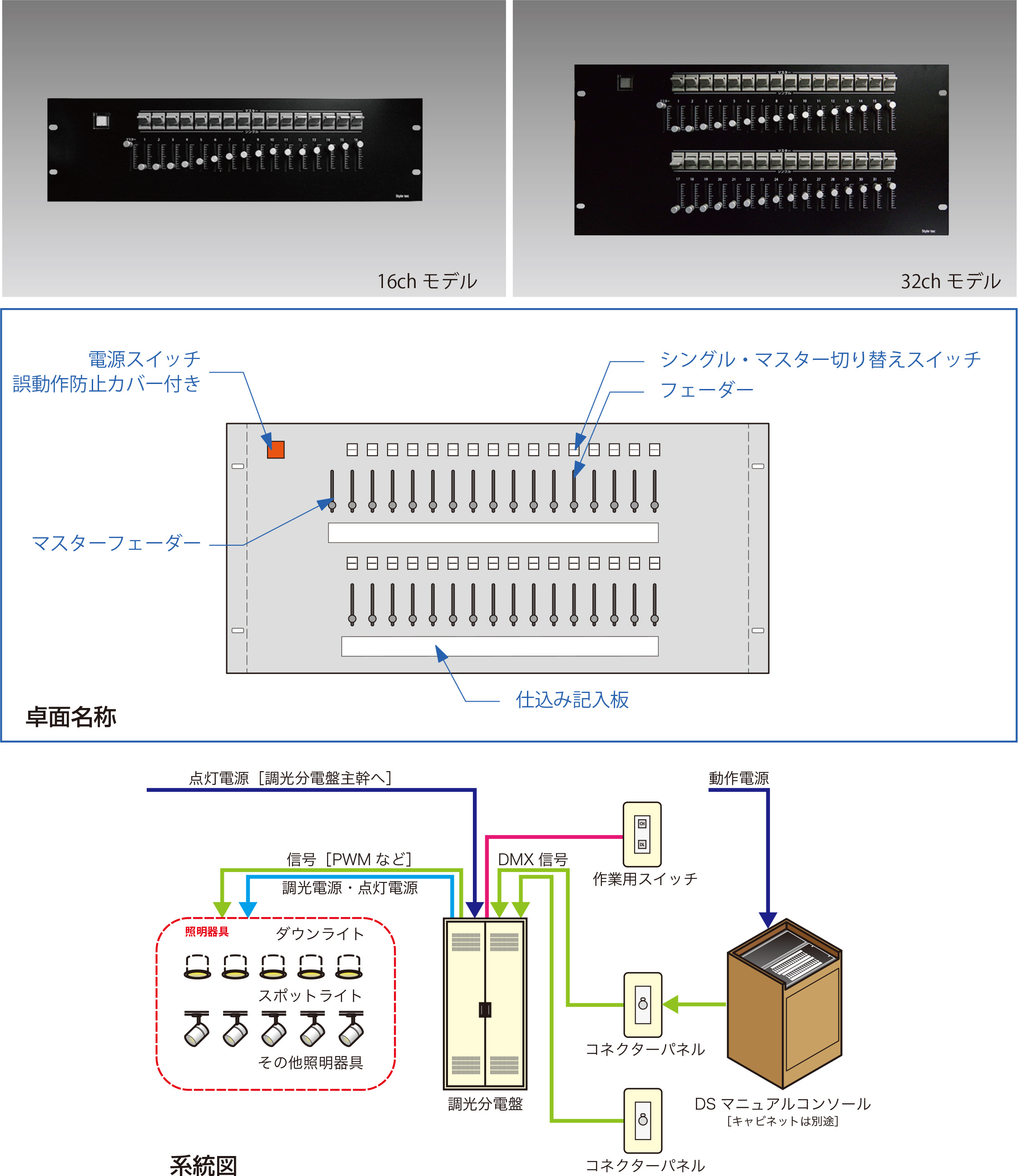

DSマニュアルコンソール
ブライダルや中小規模のホール設備に最適な、操作がわかりやすいマニュアルコンソール卓です。テーブル埋込や、ラックマウントに対応します。規模に合わせて8chから32chまで、5つのバリエーションを揃えました。

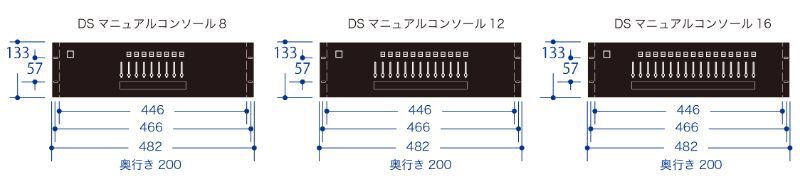

フェーダー8ch / 12ch / 16ch
フェーダー16chまでのモデルです。テーブルカット埋込435×332・ラックマウントEIA3Uに対応します。
| MODEL | DSマニュアルコンソール 8 | DSマニュアルコンソール12 | DSマニュアルコンソール16 |
| 製品コード | SC2039 | SC2040 | SC2041 |
| 入力電源・消費電力 | AC100V/5W | ||
| 出力 | DMX512 | ||
| 制御チャンネル | 8ch | 12ch | 16ch |
| フェーダー数 | 8本＋ MasterFader 1本 |
12本＋ MasterFader 1本 |
16本＋ MasterFader 1本 |
| 取付方法 | テーブルカット寸法 435×133 ラックマウント E1A3U |
テーブルカット寸法 435×133 ラックマウント E1A3U |
テーブルカット寸法 435×133 ラックマウント E1A3U |
| 使用周囲温度 | 5°C〜35°C | ||
| 使用周囲湿度 | 45%〜85% 結露無きこと | ||
| 仕上げ | パネル：鋼板黒色（ブラック） | ||
| 質量 | 約5.0kg | 約5.0kg | 約5.0kg |
| 仕様書 | DXF / PDF | DXF / PDF | DXF / PDF |
| 取扱説明書 | |||
| カタログページ | 17P18P/PDF | ||

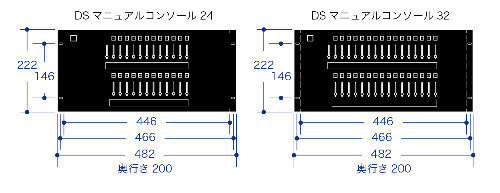

フェーダー24ch / 32ch
32chまでのフェーダーモデルです。テーブルカット埋込435×222・ラックマウントEIA5U対応します。
| MODEL | DSマニュアルコンソール24 | DSマニュアルコンソール32 |
| 製品コード | SC2042 | SC2043 |
| 入力電源・消費電力 | AC100V/5W | |
| 出力 | DMX512 | |
| 制御チャンネル | 24ch | 32ch |
| フェーダー数 | 24本＋ MasterFader 1本 |
32本＋ MasterFader 1本 |
| 取付方法 | テーブルカット寸法 435×222 奥行き200以上必要 ラックマウント E1A5U |
テーブルカット寸法 435×222 奥行き200以上必要 ラックマウントE1A5U |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 仕上げ | パネル：鋼板黒色（ブラック） | |
| 質量 | 約6.0kg | 約6.0kg |
| 仕様書 | DXF / PDF | DXF / PDF |
| 取扱説明書 | ||
| カタログページ | 17P18P/PDF | |

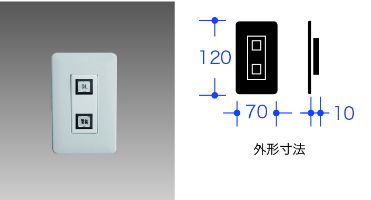

作業用スイッチ
| MODEL | 作業用スイッチ |
| 製品コード | SC2044 |
| 接続 | 専用信号 DC12V |
| 取付方法 | 壁付型 1個用スイッチボックスに対応 |
| 対応機種 | シーンコンソール マニュアルコンソール |
| 仕様書 | DXF / PDF |
| カタログページ | 15P16P/PDF |

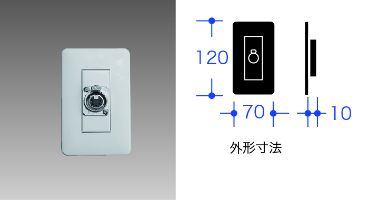

コネクターパネル
| MODEL | コネクターパネル |
| 製品コード | SC2045 |
| コネクター | 差込式 |
| 取付方法 | 壁付型 1個用スイッチボックスに対応 |
| 対応機種 | シーンコンソール マニュアルコンソール |
| 仕様書 | DXF / PDF |
| カタログページ | 15P16P/PDF |
