再生パネル
コントロールラーの機能を拡張する、組合わせて構成するオプションパネルです。

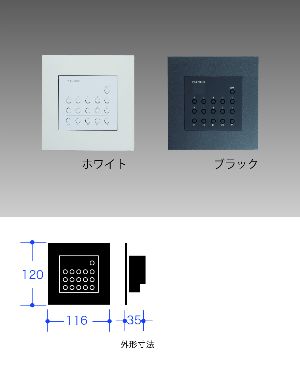

10シーン×5ページ再生パネル
コントローラーと組み合わせる再生パネルです。
| MODEL | 10シーン×5ページ再生パネル | |
| 製品コード | SC2014 | |
| 入力電源 | DC12V | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 10シーン×5ページ | |
| OFFスイッチ | 消灯用 | |
| 増設端子 | シーン再生パネル等増設可能 | |
| 最大接続台数 | 2台まで | |
| 取付方法 | 壁付型 2個用スイッチボックスに対応 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色（ホワイト） 樹脂黒色（ブラック） プレート：白色（ホワイト）黒色（ブラック） |
|
| 質量 | 約0.7kg | |
| 背面写真 | JPG | |
| 仕様書 | DXF / PDF | |
| 取扱説明書 | = | |
| カタログページ | 9P10P/PDF | |
| オプション | 微弱電波リモコン | 接点インターフェース |
| リモコン操作を可能にします 8スイッチ［8シーン］ |
外部信号で再生するユニットです ワンショット［パルス］信号対応 |

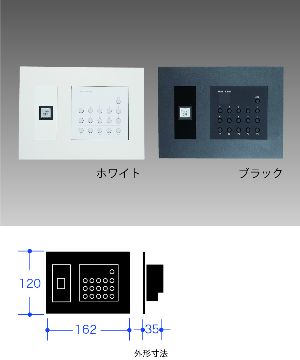

10シーン×5シーン再生パネルタイマーOFF付き
コントローラーと組み合わせる再生パネルです。タイマ-OFF付きは再生パネル側からタイマの連動非連動が操作できます。
| MODEL | 10シーン×5ページ再生パネルタイマーOFF付き | |
| 製品コード | SC2031 | |
| 入力電源 | DC12V | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 10シーン×5ページ | |
| OFFスイッチ | 消灯用 | |
| タイマーOFFスイッチ | スイッチOFFでタイマー非連動 | |
| 増設端子 | シーン再生パネル等増設可能 | |
| 最大接続台数 | 2台まで | |
| 取付方法 | 壁付型 3個用スイッチボックスに対応 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色・プレート：白色 プレート：白色（ホワイト） |
|
| 質量 | 約0.7kg | |
| 背面写真 | JPG | |
| 仕様書 | DXF / PDF | |
| 取扱説明書 | = | |
| カタログページ | 9P10P/PDF | |
| オプション | 微弱電波リモコン | 接点インターフェース |
| リモコン操作を可能にします 8スイッチ［8シーン］ |
外部信号で再生するユニットです ワンショット［パルス］信号対応 |

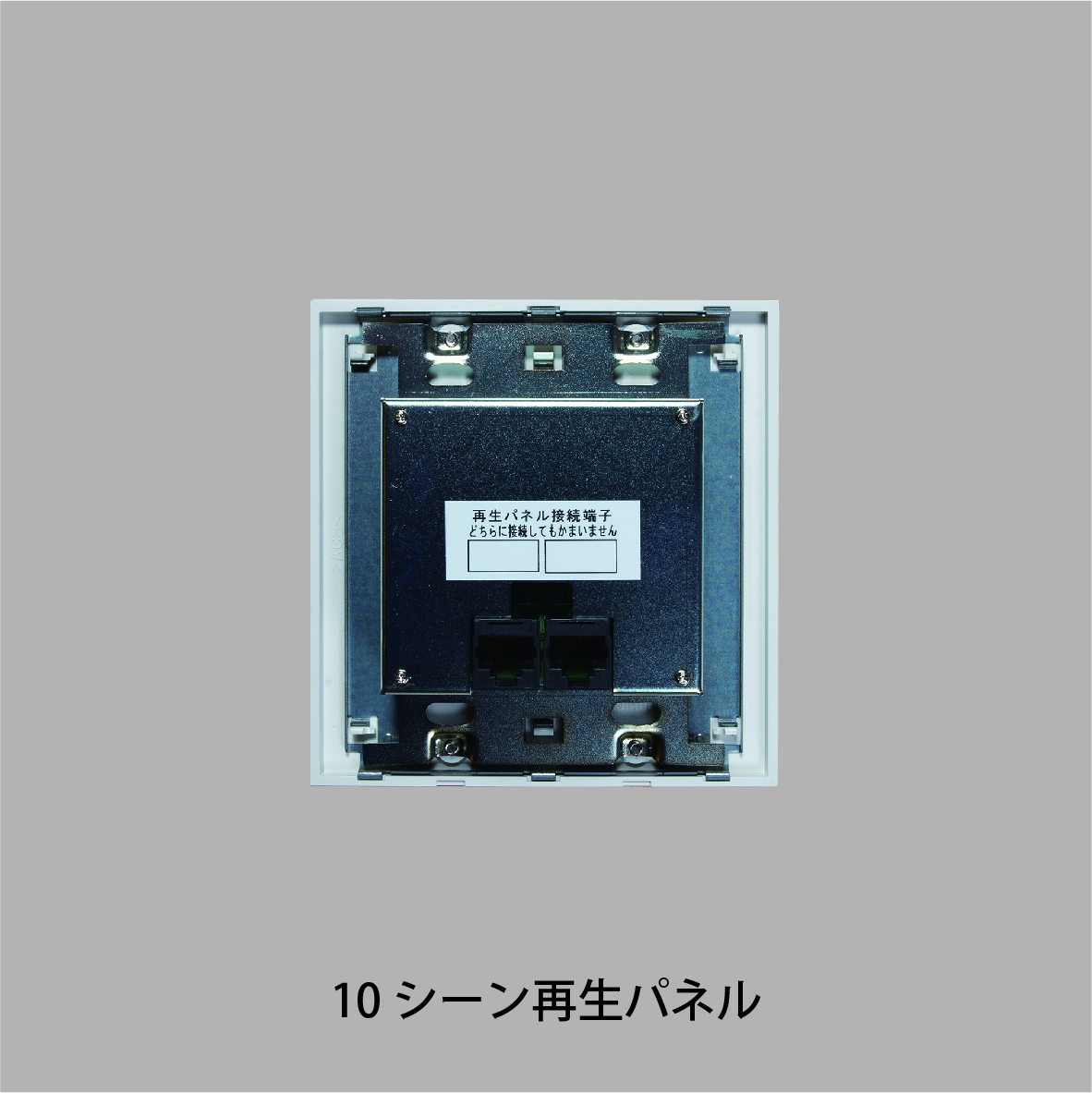

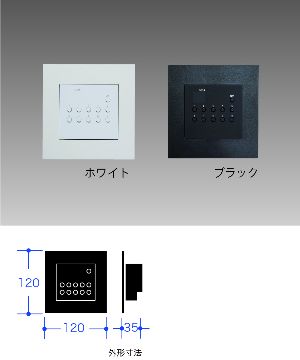

10シーン再生パネル
コントローラーと組み合わせる再生パネルです。
| MODEL | 10シーン再生パネル | |
| 製品コード | SC2013 | |
| 入力電源 | DC12V | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 10シーン×5ページ | |
| OFFスイッチ | 消灯用 | |
| 増設端子 | シーン再生パネル等増設可能 | |
| 最大接続台数 | 2台まで | |
| 取付方法 | 壁付型 2個用スイッチボックスに対応 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色（ホワイト）樹脂黒色（ブラック） プレート：白色（ホワイト） |
|
| 質量 | 約0.7kg黒色（ブラック） | |
| 背景写真 | JPG | |
| 仕様書 | DXF / PDF | |
| 取扱説明書 | = | |
| カタログページ | 9P10P/PDF | |
| オプション | 微弱電波リモコン | 接点インターフェース |
| リモコン操作を可能にします 8スイッチ［8シーン］ |
外部信号で再生するユニットです ワンショット［パルス］信号対応 |

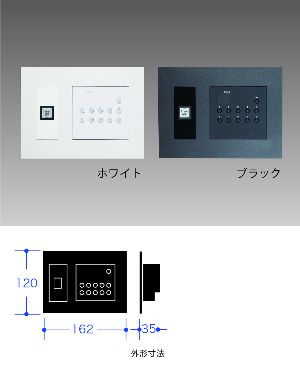

10シーン再生パネル / 10シーン再生パネルタイマーOFF付き
コントローラーと組み合わせる再生パネルです。タイマ-OFF付きは再生パネル側からタイマの連動非連動が操作できます。
| MODEL | 10シーン再生パネルタイマーOFF付き | |
| 製品コード | SC2030 | |
| 入力電源 | DC12V | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 10シーン×5ページ | |
| OFFスイッチ | 消灯用 | |
| タイマーOFFスイッチ | スイッチOFFでタイマー非連動 | |
| 増設端子 | シーン再生パネル等増設可能 | |
| 最大接続台数 | 2台まで | |
| 取付方法 | 壁付型 3個用スイッチボックスに対応 |
|
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色・プレート：白色 プレート：白色（ホワイト） |
|
| 質量 | 約0.7kg | |
| 背面写真 | JPG | |
| 仕様書 | DXF / PDF | |
| 取扱説明書 | = | |
| カタログページ | 9P10P/PDF | |
| オプション | 微弱電波リモコン | 接点インターフェース |
| リモコン操作を可能にします 8スイッチ［8シーン］ |
外部信号で再生するユニットです ワンショット［パルス］信号対応 |

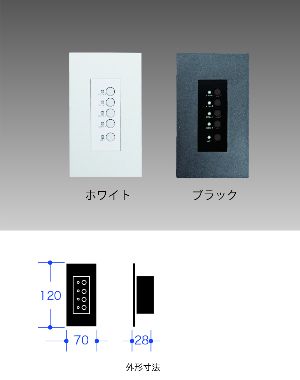

再生パネル A［4シーン］
99ch及び40ch/20ch シーンコントローラーとDS-TENの再生パネルです。
| MODEL | 再生パネルA | |
| 型式名称 | 再生パネルA | |
| 製品コード | SC2015 | |
| 入力電源 | DC12Vコントローラから給電 | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 4（LED表示付き） | |
| OFFスイッチ | 1 | |
| シーン番号表示 | SCENE 1〜4 | |
| 対応コントローラ | 99ch 40ch 20ch DS-TEN | |
| 取付方法 | 壁付型 1個用スイッチボックスに対応壁付型 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラー専用電源［大］対応 | |
| 仕上げ | パネル：樹脂白色（ホワイト）・樹脂黒色（ホワイト） プレート：白色（ホワイト）・樹脂黒色（ホワイト） |
|
| 質量 | 約0.2kg | |
| 背面写真 | JPG | |
| 仕様書 | DXF /PDF | DXF /PDF |
| 取扱説明書 | = | = |
| カタログページ | 10P11P/PDF | |
| オプション | 微弱電波リモコン | 接点インターフェース |
| リモコン操作を可能にします 8スイッチ［8シーン］ |
外部信号で再生するユニットです ワンショット［パルス］信号対応 |

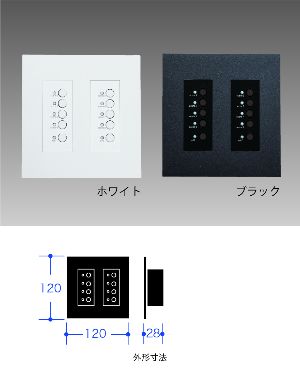

再生パネル 8S［8シーン］
99ch及び40ch/20ch シーンコントローラーとDS-TENの再生パネルです。
| MODEL | 再生パネル 8S［8シーン］ | |
| 型式名称 | 再生パネル8S | |
| 製品コード | SC2049 | |
| 入力電源 | DC12Vコントローラから給電 | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 8［LED表示付き］ | |
| OFFスイッチ | 2 | |
| シーン番号表示 | SCENE 1〜8 | |
| 対応コントローラ | 99ch 40chVer5 20ch DS-TEN | |
| 取付方法 | 壁付型 2個用スイッチボックスに対応壁付型 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラー専用電源［大］対応 | |
| 仕上げ | パネル：樹脂白色（ホワイト）・樹脂黒色（ホワイト） プレート：白色（ホワイト）・樹脂黒色（ホワイト） |
|
| 質量 | 約0.4kg | |
| 背面写真 | JPG | |
| 仕様書 | DXF /PDF | |
| 取扱説明書 | = | |
| カタログページ | 10P11P/PDF | |
| オプション | 微弱電波リモコン | 接点インターフェース |
| リモコン操作を可能にします 8スイッチ［8シーン］ |
外部信号で再生するユニットです ワンショット［パルス］信号対応 |

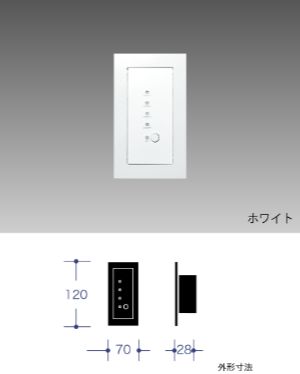

ループ再生パネル
接続したコントローラーのシーンをループ再生します。
| MODEL | ループ再生パネル | |
| 製品コード | SC202032 | |
| 入力電源 | DC12V・RJ45より給電 | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| 記憶プログラム | 4プログラム | |
| プログラム最大ステップ | 4ステップ | |
| 時間設定 | 1秒〜15秒 | |
| 取付方法 | 壁付型 1個用スイッチボックスに対応壁付型 |
|
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色（ホワイト） プレート：白色（ホワイト）） |
|
| 質量 | 約0.2kg | |
| 製品背面 | JPG | |
| 仕様書 | DXF / PDF | |
| 取扱説明書 | = | |
| カタログページ | 11P12P/PDF | |

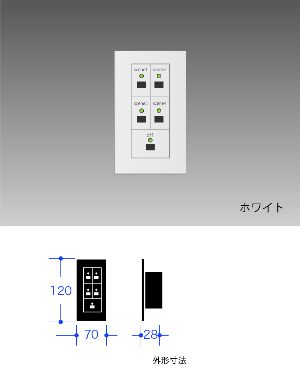

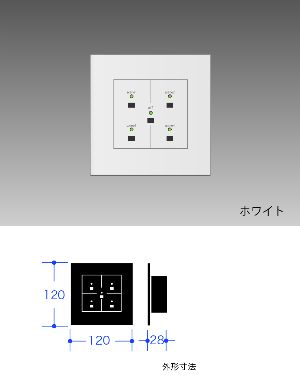

非接触シーン再生パネル1
衛生面に優れた非接触スイッチ採用のシーン再生パネルです。コンパクトな1個用スイッチボックス対応モデルです。
| MODEL | 非接触シーン再生パネル | |
| 形式名称 | シーン再生パネル1 | |
| 製品コード | SC2047 | |
| 入力電源 | DC12V コントローラーから給電 | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 4［LED表示付き］ | |
| offスイッチ | 1 | |
| シーン番号表示 | SCENE 1〜4 | |
| 対応コントローラー | 99ch 40chVer5 DS-TEN | |
| 取付方法 | 壁付型 1個用スイッチボックスに対応壁付型 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色（ホワイト）プレート：白色（ホワイト）） | |
| 質量 | 約0.2kg | |
| 仕様書 | = / = | |
| 取扱説明書 | = | |
| カタログページ | 13P14P/PDF | |
非接触シーン再生パネル2
衛生面に優れた非接触スイッチ採用のシーン再生パネルです。2個用スイッチボックス対応モデルです。
| MODEL | 非接触シーン再生パネル | |
| 形式名称 | シーン再生パネル2 | |
| 製品コード | SC2048 | |
| 入力電源 | DC12V コントローラーから給電 | |
| 出力 | DMX512 RJ45端子［LAN］ | |
| シーンスイッチ | 4［LED表示付き］ | |
| offスイッチ | 1 | |
| シーン番号表示 | SCENE 1〜4 | |
| 対応コントローラー | 99ch 40chVer5 DS-TEN | |
| 取付方法 | 壁付型 2個用スイッチボックスに対応壁付型 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 電源 | コントローラーから給電 | |
| 仕上げ | パネル：樹脂白色（ホワイト）プレート：白色（ホワイト）） | |
| 質量 | 約0.2kg | |
| 仕様書 | = / = | |
| 取扱説明書 | = | |
| カタログページ | 13P14P/PDF | |
コントローラー
DXFファイルのダウンロードは、右クリックから 名前を付けてリンク先を保存でダウンロードしてください。
