P-CON コンバータ
PWM信号で、従来光源などを制御を可能にするコンバーターです。位相調光制御するP-CONと直流調光制御のP-CON-DCをラインアップしています。

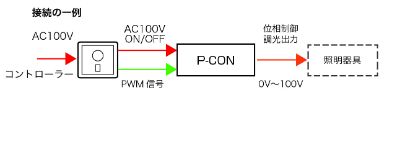

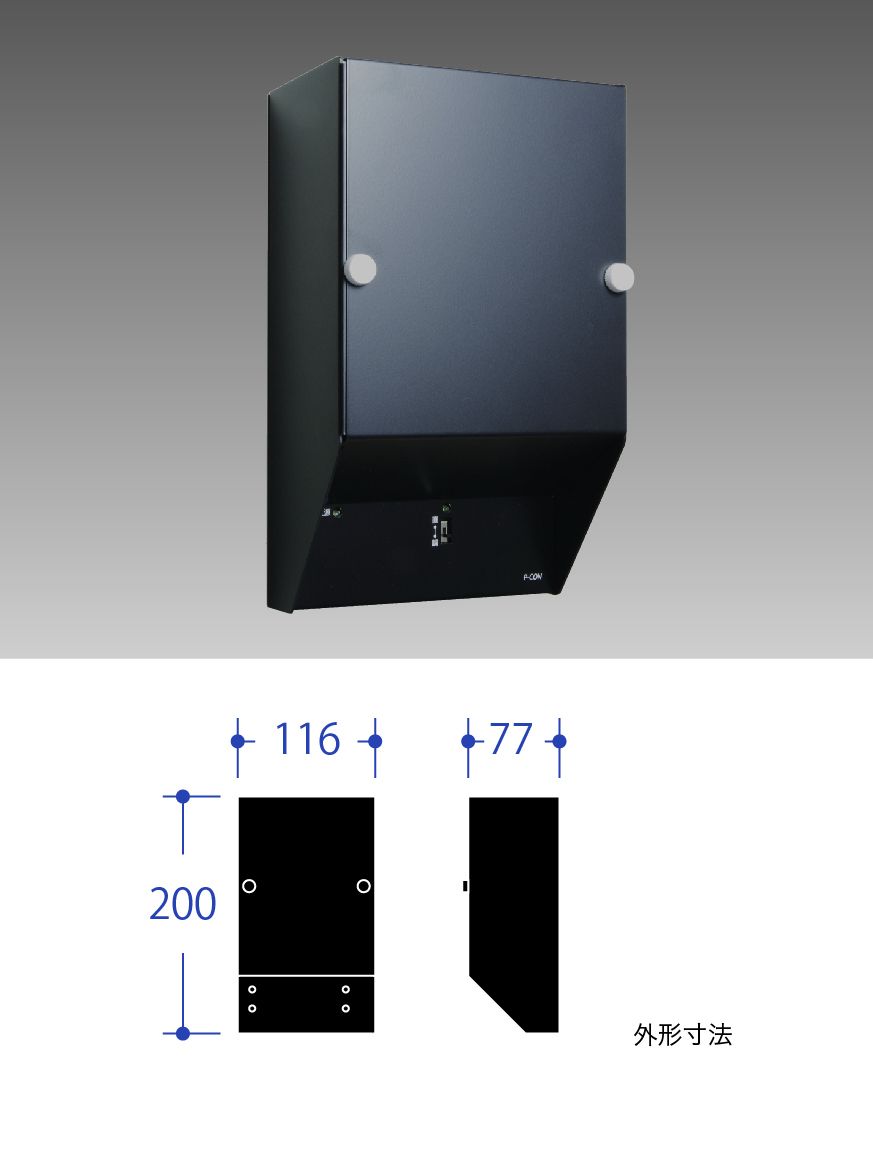

P-CON
PWM信号で位相調光制御します。ローレベル出力カット機能で、LED照明の低照度のちらつきをカットします。
| MODEL | P-CON |
| 製品コード | SU1024 |
| 入力電源 | AC100V 50/60Hz 単相2線 |
| 入力信号 | PWM DC10V~12V 1kHz |
| 最大出力電流 | 12A［位相制御］ |
| 回路数 | 1回路 |
| 適合負荷 | 白熱灯・銅鉄式ダウントランス・ローボルトトランス器具 |
| 最大使用実効電流 | 白熱調光及び点滅：16A 位相制御LED調光：12A トランス調光：12A |
| 保護回路 | 外部20A以下のブレーカー［別途］ |
| ローレベルカット | 0%〜10% |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 黒塗装 |
| 質量 | 約1.3kg |
| 仕様書 | DXF / DWG / PDF |
| 取扱説明書 | = |
| カタログページ | 33P34P/PDF |

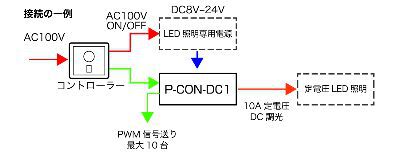

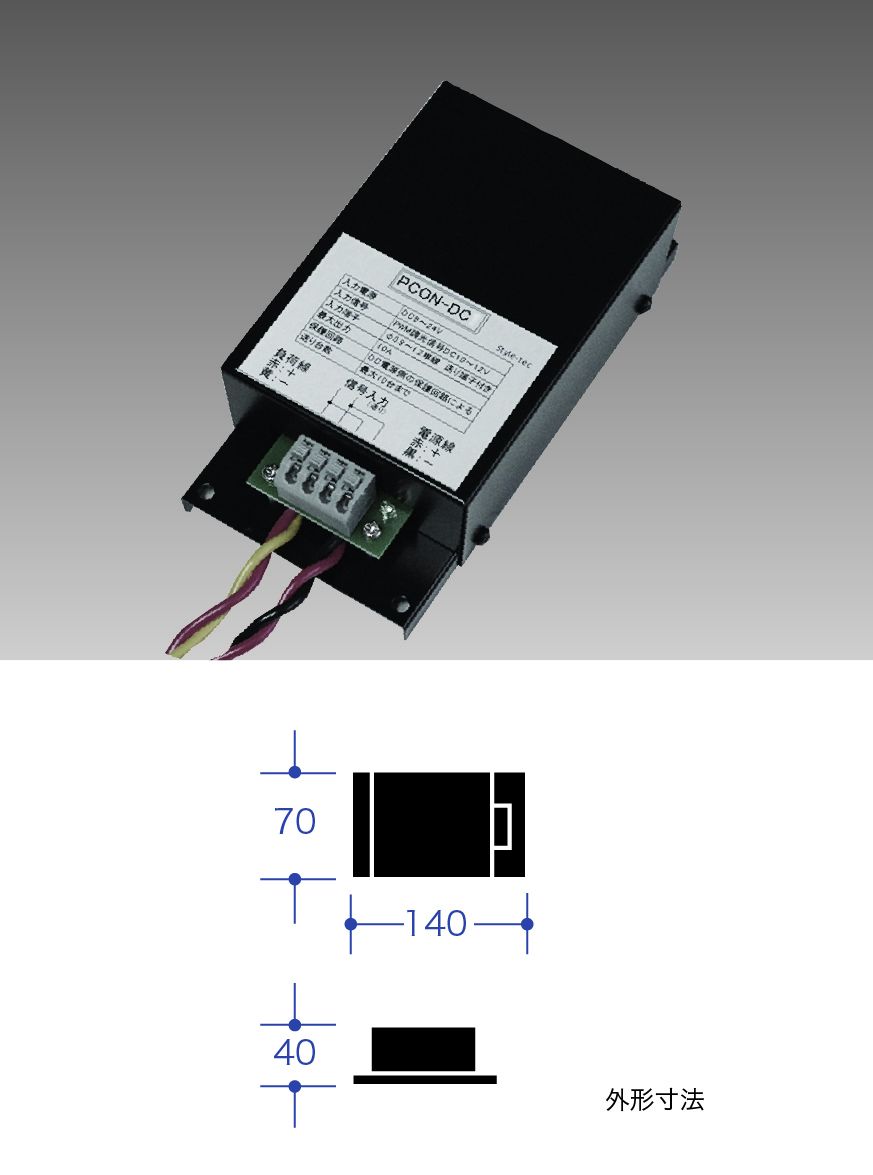

P-CON-DC
PWM信号で直流調光制御します。
| MODEL | P-CON-DC |
| 製品コード | SU1025 |
| 入力電源 | DC8V〜DC24V |
| 入力信号 | PWM DC10V~12V 1kHz |
| 入力端子 | 差込端子0.9〜1.2 送り端子付き |
| 回路数 | 1回路 |
| 最大許容電流 | 10A |
| 保護回路 | DC電源［別途］のスイッチング回路にて保護 |
| 送り台数 | 最大10台まで |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 黒塗装 |
| 質量 | 約0.3kg |
| 仕様書 | DXF / PDF |
| 取扱説明書 | = |
| カタログページ | 33P34P/PDF |
