DS -mini ベットパネル用調光器
外部のボリュームで調光する、ベッドパネルに内蔵するLED調光器です。位相調光のモデルとPWM信号で調光するモデルをラインナップしています。

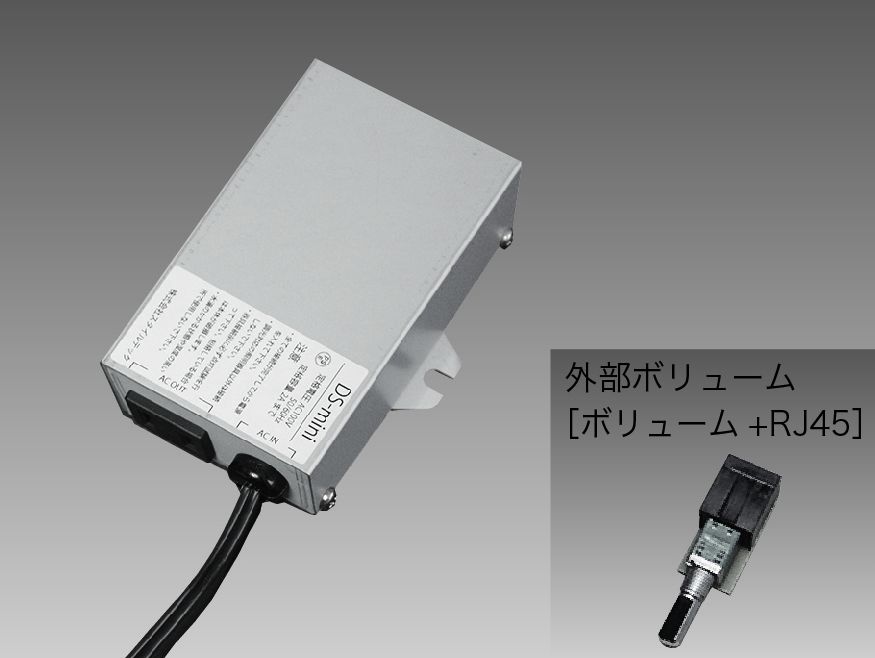

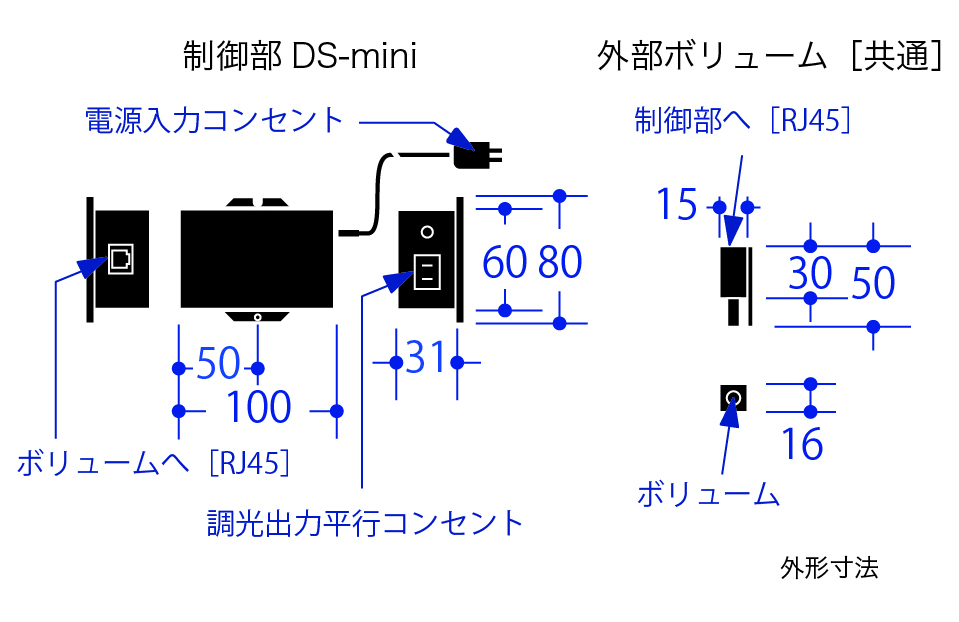

DS-mini ベッドパネル用調光器
外部のボリュームで調光する、ベッドパネルに内蔵するLED調光器です。位相制御で調光します。
| MODEL | DS-mini |
| 製品コード | ST4002 |
| 入力電源 | AC100V 50/60Hz 速決端子 |
| 出力 | 2A 位相制御 |
| 回路 | 1回路 |
| 調整機能 | 外部ボリューム |
| 取付方法 | ねじ固定式 |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 鋼板・酸化クロメートメッキ |
| 質量 | 約0.3kg 外部ボリューム含まず |
| 仕様書 | DXF / PDF |
| 取扱説明書 | = |
| カタログページ | 29P30P/PDF |

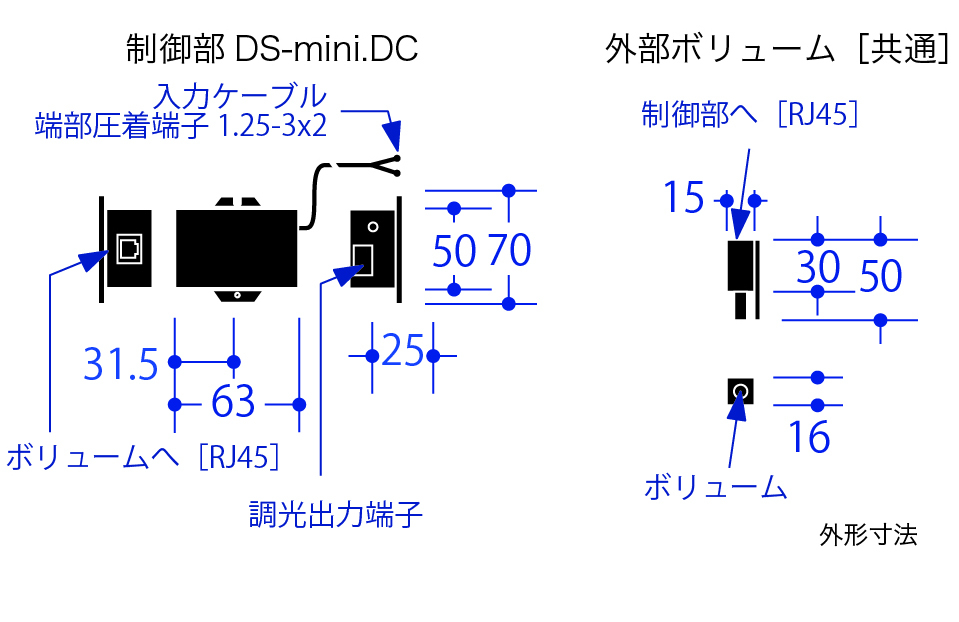

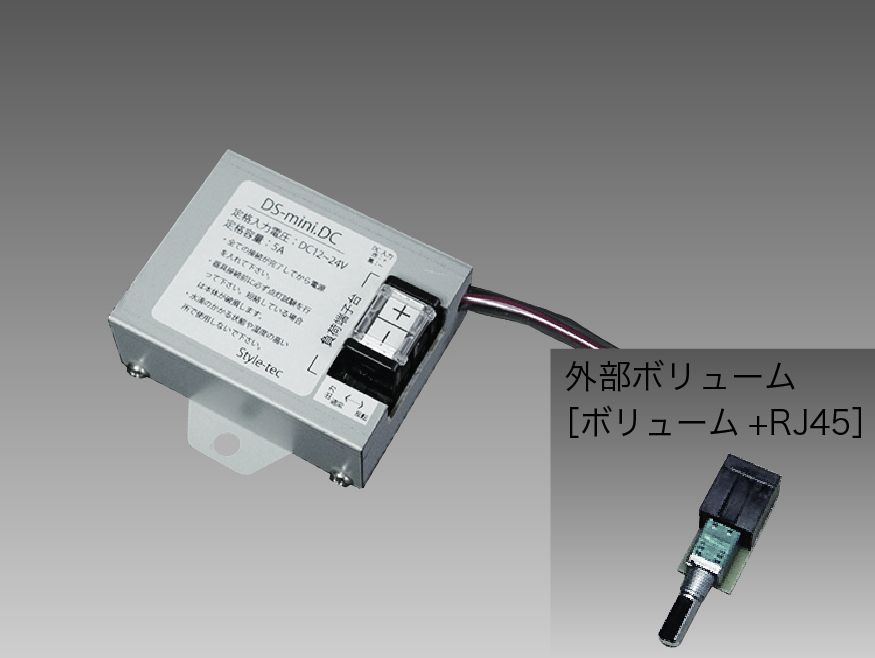

DS-mini.DC ベッドパネル用調光器
外部のボリュームで調光する、ベッドパネルに内蔵するLED調光器です。DC電源で操作、PWM制御で直流点灯器具を調光します。
| MODEL | DS-mini.DC |
| 製品コード | ST4003 |
| 入力電源 | DC12V-24V |
| 出力 | 5A PWM制御 DC調光 信号反転スイッチ付き |
| 回路 | 1回路 |
| 調整機能 | 外部ボリューム |
| 取付方法 | ねじ固定式 |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 鋼板・酸化クロメートメッキ |
| 質量 | 約0.3kg 外部ボリューム含まず |
| 仕様書 | DXF / PDF |
| 取扱説明書 | = |
| カタログページ | 29P30P/PDF |

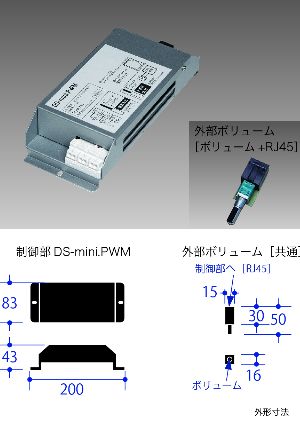

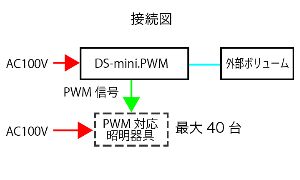

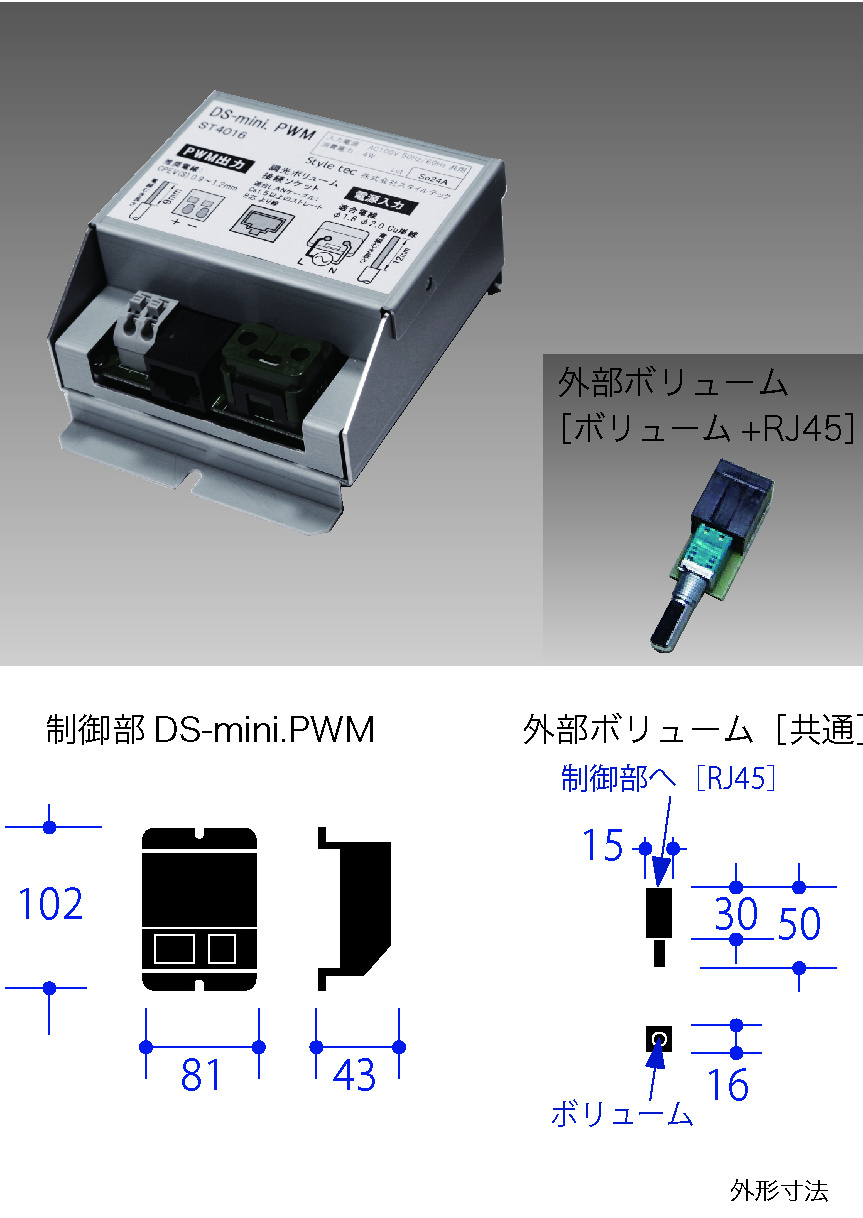

DS-mini.PWM ベッドパネル用調光器
外部のボリュームで調光する、ベッドパネルに内蔵するLED調光器です。AC電源で動作、PWM信号で調光します。
| MODEL | DS-mini.PWM |
| 製品コード | ST4016 |
| 入力電源 | AC100V 50/60Hz 速決端子 |
| 消費電力 | 4W |
| 出力 | PWM DC12V 1kHz 200mA |
| コネクター | RJ45 |
| 調光回路 | 1回路 |
| 調整機能 | 外部ボリューム |
| 取付方法 | ねじ固定式 |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 鋼板・シルバー塗装 |
| 質量 | 約0.3kg 外部ボリューム含まず |
| 仕様書 | = / = |
| 取扱説明書 | = |
| カタログページ | 29P30P/PDF |
特殊照明機材
DXFファイルのダウンロードは、右クリックから 名前を付けてリンク先を保存でダウンロードしてください。
