ベッドパネル調光システム

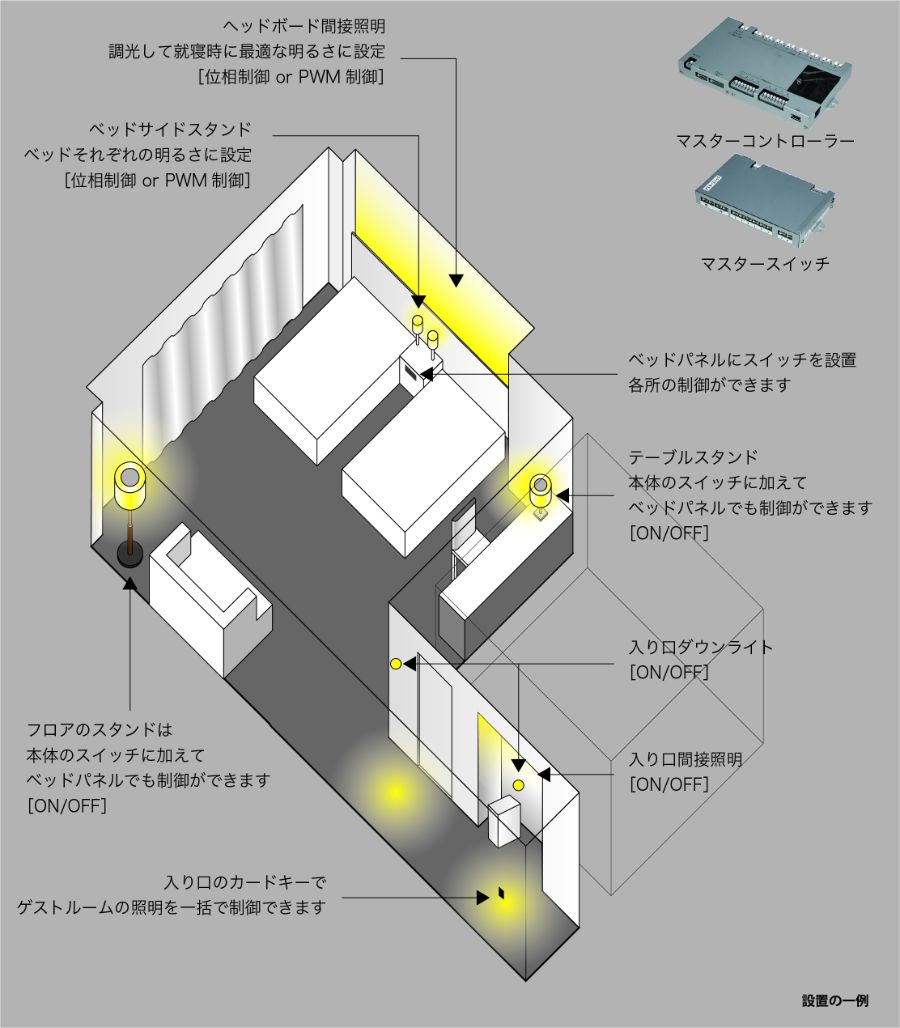

ホテルのゲストルームのライティングをトータルでコントロールします。各所に配置したパネルの動作を中央のマスターコントローラー・マスタースイッチで制御します。入室した時のウエルカムシーン、在室時の通常シーン［マスターシーン］が設定できます。

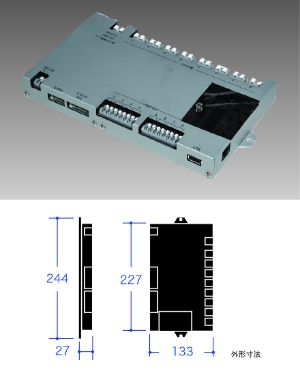

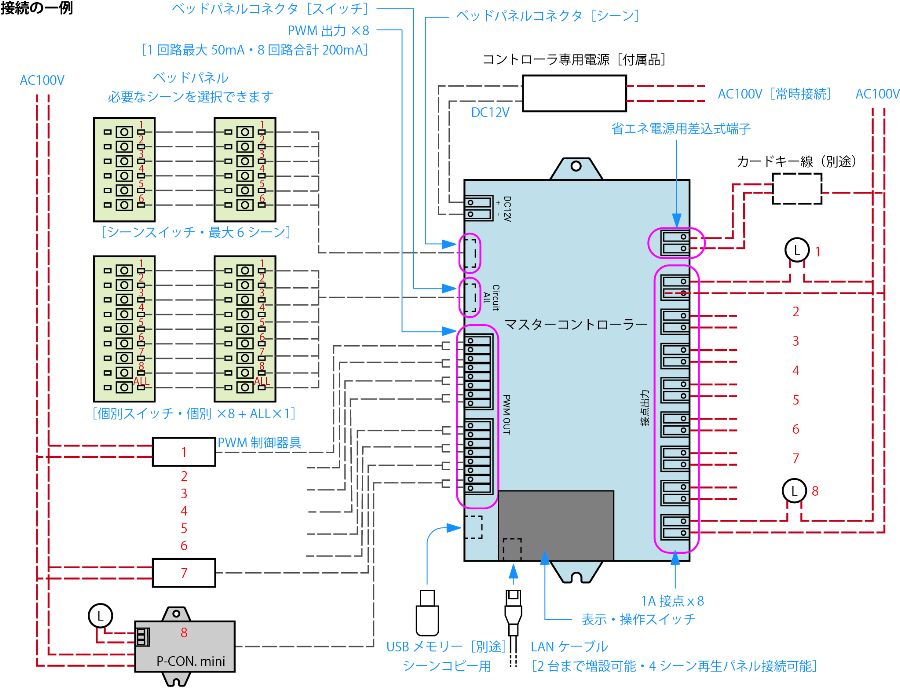

ベットパネル用マスターコントローラー
ベットパネル調光システムの中核になるコントローラーです。パネルスイッチの動作に加え、シーンを組み込むことができます。
| MODEL | マスターコントローラー | |||||||||
| 製品コード | ST4023 | |||||||||
| 入力電源 | DC12V［コントローラー電源付属］ | |||||||||
| 出力 | ON/OFF［1A］8回路 PWM出力［1回路最大50mA・合計200ｍA］8回路 |
|||||||||
| 設定シーン | ウエルカムシーン | |||||||||
| 出力設定 | 調光0%〜100%又はON/OFF | |||||||||
| フェードタイム | O秒〜10秒 シーン毎に秒単位の設定可能 | |||||||||
| タイマー設定 | 24時間タイマー ［時：分：タイマー無効］ | |||||||||
| 精度 | 月±15秒以内 | |||||||||
| 通常シーン：6シーン | ||||||||||
| 出力設定 | 調光0%〜100%又はON/OFF | |||||||||
| フェードタイム | O秒〜10秒 シーン毎に秒単位の設定可能 | |||||||||
| 個別スイッチ | 個別ON/OFF：8 全ON/OFF：1 | |||||||||
| タイマー | 24時間タイマー | |||||||||
| 外部記憶装置 | USBメモリー | |||||||||
| 取付方法 | ネジ固定式 | |||||||||
| 使用周囲温度 | 5°C〜35°C | |||||||||
| 使用周囲湿度 | 45%〜85% 結露無きこと | |||||||||
| ケース | 鋼板・酸化クロメートメッキ | |||||||||
| 質量 | 約0.5kg | |||||||||
| 仕様書 | = | |||||||||
| 取扱説明書 | = | |||||||||
| カタログページ | 25P26P/PDF | |||||||||

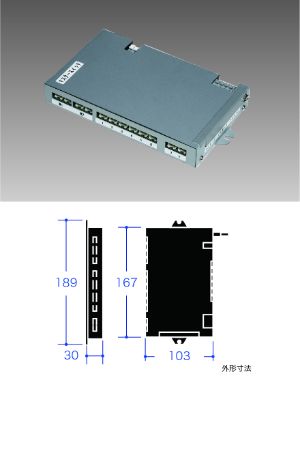

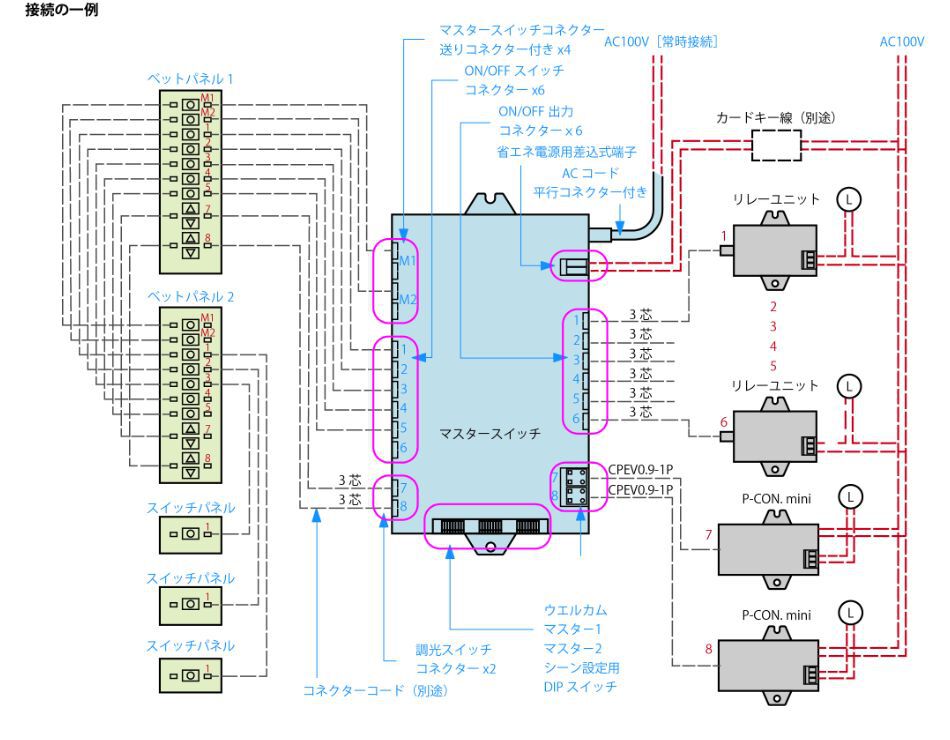

マスタースイッチ
ベットパネル用調光器の中核になるコントローラです。リレーユニットやP-CON.miniなどと組合わせて使用します。
| MODEL | マスタースイッチ |
| 製品コード | ST4018 |
| 入力電源 | AC100V・50/60Hz・平行プラグコード付き |
| 入力端子 | マスタースイッチ：2 ON/OFスイッチ：6 調光スイッチ：2 |
| 出力端子 | PWMコネクター：2 ON/OFFスイッチコネクター：6 |
| シーン数 | ウエルカムシーン：1 マスターシーン：2 ［共にON/OFFの設定］ |
| 設定方法 | DIPスイッチ |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 鋼板・酸化クロメートメッキ |
| 質量 | 約0.5kg |
| 仕様書 | = |
| 取扱説明書 | = |
| カタログページ | 27P28P/PDF |

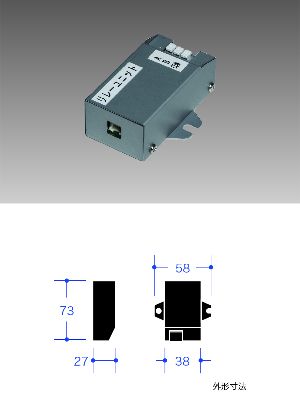

リレーユニット
マスタースイッチのON/OFF信号に対応するスイッチユニットです。
| MODEL | リレーユニット |
| 製品コード | ST4019 |
| 入力電源 | DC12V・マスタースイッチより供給 |
| 入力信号 | ON/OFF |
| 出力 | 接点出力［A接・B接］AC100Vまで |
| 最大許容電流 | 2A |
| 取付方法 | ねじ固定式 |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 鋼板・酸化クロメートメッキ |
| 質量 | 約0.3kg |
| 仕様書 | = |
| 取扱説明書 | = |
| カタログページ | 27P28P/PDF |

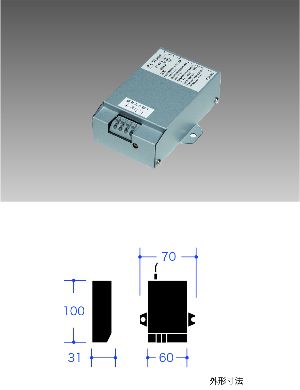

P-CON.mini
マスタースイッチのPWM信号を位相制御に変換します。位相制御対応LED電球付きのスタンドなどの制御に対応します。
| MODEL | P-COM.mini |
| 製品コード | SU1031 |
| 入力電源 | AC100V 50/60Hz 平行プラグコード付き |
| 入力信号 | PWM信号 DC12V 1kHz 200mA |
| 出力 | AC100V 位相制御 |
| 最大許容電流 | 2A |
| 取付方法 | ねじ固定式 |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 鋼板・酸化クロメートメッキ |
| 質量 | 約0.3kg |
| 仕様書 | = |
| 取扱説明書 | = |
| カタログページ | 27P28P/PDF |
特殊照明機材
DXFファイルのダウンロードは、右クリックから 名前を付けてリンク先を保存でダウンロードしてください。
