LEDフェーダー
フェーダーでLEDを制御します。電源を追加することで最大許容電流を拡張できます。

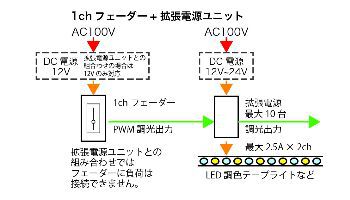

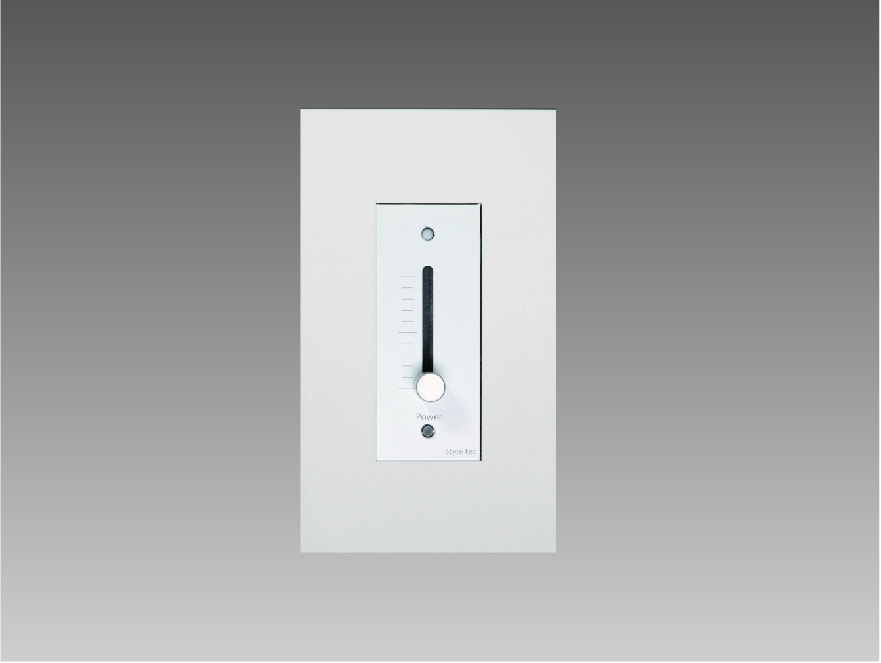

PWM 1ch Dimmer
フェーダーで調光を制御します。
| MODEL | フェーダーパネル |
| 製品コード | ST4011 |
| 入力電源 | DC12-24V |
| 最大許容電流 | 最大4A×1ch |
| 出力信号 | 1ch |
| フェーダー数 | 1 |
| 制御機能 | 調光 |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | パネル：樹脂白色 プレート：白色 |
| 質量 | 約0.13kg |
| 仕様書 | DXF DWG / PDF |
| 取扱説明書 | = |
| カタログページ | 31P32P/PDF |

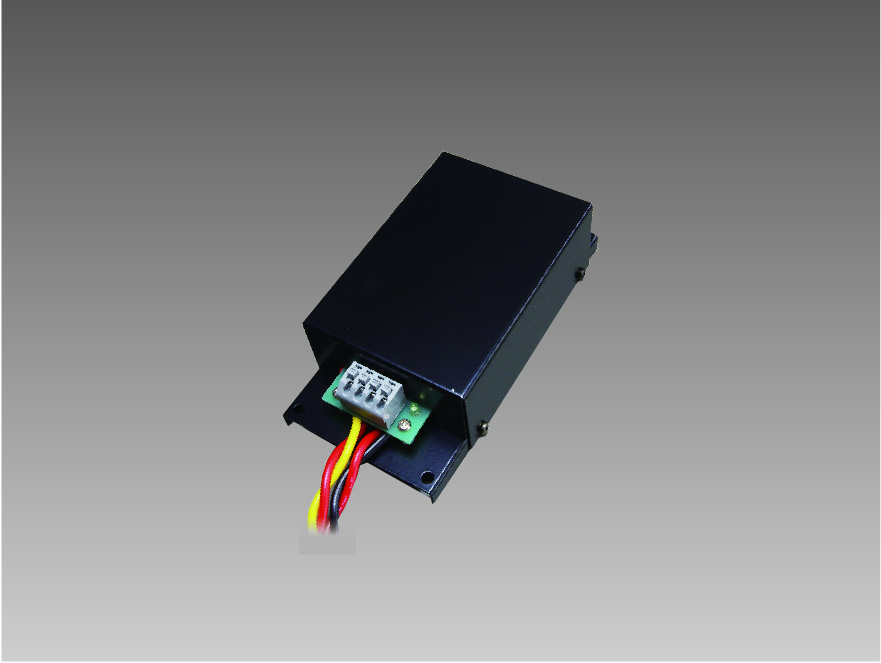

PWM 1ch Dimmer 拡張用電源ユニット
最大許容電流を拡張する拡張用電源です。
| MODEL | 拡張用電源ユニット［P-CON-DC］ |
| 製品コード | SU1025 |
| 入力電源 | DC8-24V |
| 最大許容電流 | 10A |
| 出力信号 | 1ch |
| 使用周囲温度 | 5°C〜35°C |
| 使用周囲湿度 | 45%〜85% 結露無きこと |
| ケース | 黒塗装 |
| 質量 | 約0.3kg |
| 仕様書 | DXF DWG / PDF |
| 取扱説明書 | = |
| カタログページ | 31P32P/PDF |

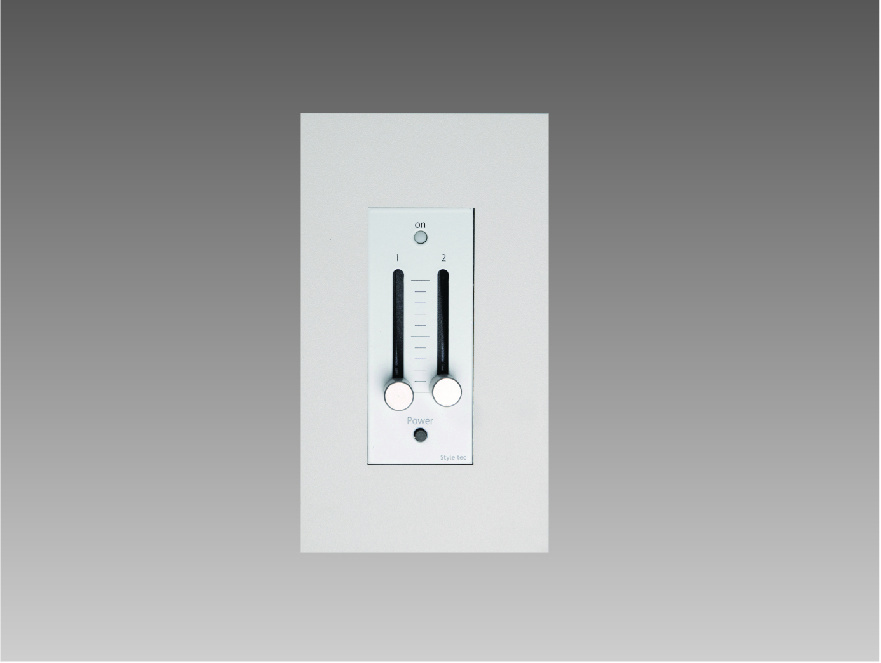

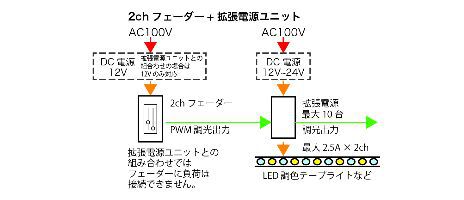

PWM 2ch Dimmer / Color Dimmer
2chを制御します。調光・調色モデルと、調光2回路があります。
| MODEL | フェーダーパネル | |
| 調光・調色 | 調光2回路 | |
| 製品コード | ST4007 | ST4006 |
| 入力電源 | DC12-24V | |
| 最大許容電流 | 最大2.5A×2ch | |
| 出力信号 | 2ch | |
| フェーダー数 | 2 | |
| 制御機能 | 調光・調色 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| ケース | パネル：樹脂白色 プレート：白色 |
|
| 質量 | 約0.13kg | |
| 仕様書 | DXF DWG /PDF | DXF DWG /PDF |
| 取扱説明書 | = | = |
| カタログページ | 31P32P/PDF | |
PWM 2ch 調光ドライバ / 拡張用電源ユニット
最大許容電流を拡張する拡張用電源です。
特殊調光機材
DXFファイルのダウンロードは、右クリックから 名前を付けてリンク先を保存でダウンロードしてください。
