SDL 直制御
ON/OFFユニットです。

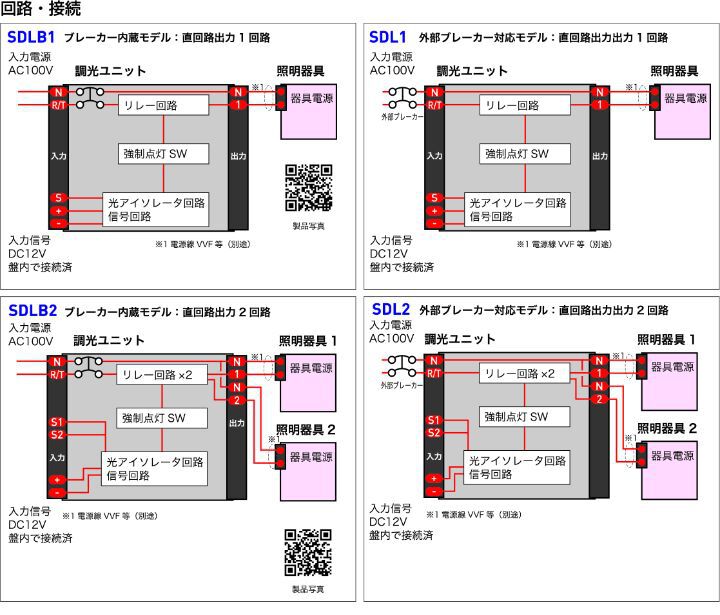

| MODEL | SDLB | SDL | ||
| 型式名称 | SDLB1 | SDLB2 | SDL1 | SDL2 |
| 製品コード | SU1006B | SU1007B | SU1006 | SU1007 |
| ユニット仕様 | ブレーカー内蔵モデル 主幹分岐ブレーカー付タイプ |
外部ブレーカー対応モデル 調光ユニットタイプ |
||
| 入力電源・消費電力 | AC100V 50/60Hz 単相2線 | AC100V 50/60Hz 単相2線 | ||
| 電源変動 | ±5％ | ±5％ | ||
| 回路数 | 1回路 | 2回路 | 1回路 | 2回路 |
| 保護回路 | 20Aブレーカー内蔵 | 外部20A以下のブレーカー | ||
| 制御チャンネル | 1回路 | 2回路 | 1回路 | 2回路 |
| 入力信号 | DC12Vユニット専用信号 | DC12Vユニット専用信号 | ||
| 最大許容電流 | 16A | 2回路合計16A | 16A | 2回路合計16A |
| 強制点灯スイッチ | 有り | 有り | ||
| 製品写真 | JPG | JPG | -- | -- |
| 仕様書 | DXF DWG / PDF | DXF DWG / PDF | DXF DWG / PDF | DXF DWG / PDF |
| 取扱説明書 | = | = | = | = |
| カタログページ | 39P40P/PDF | |||
調光分電盤
DXFファイルのダウンロードは、右クリックから 名前を付けてリンク先を保存でダウンロードしてください。
