DSA
アナログ信号対応の位相制御調光のディマーユニットです。
接続負荷の最大消費電力が16A×1回路、8A×2回路、4A×3回路のバリエーションがあります。
| MODEL | DSA | ||
| 製品名称 | DSA1 | DSA2 | DSA3 |
| 製品コード | SU1021 | SU1022 | SU1023 |
| 入力電源・消費電力 | AC100V 50/60Hz 単線相2線・6W | ||
| 電圧変動 | ±5% | ||

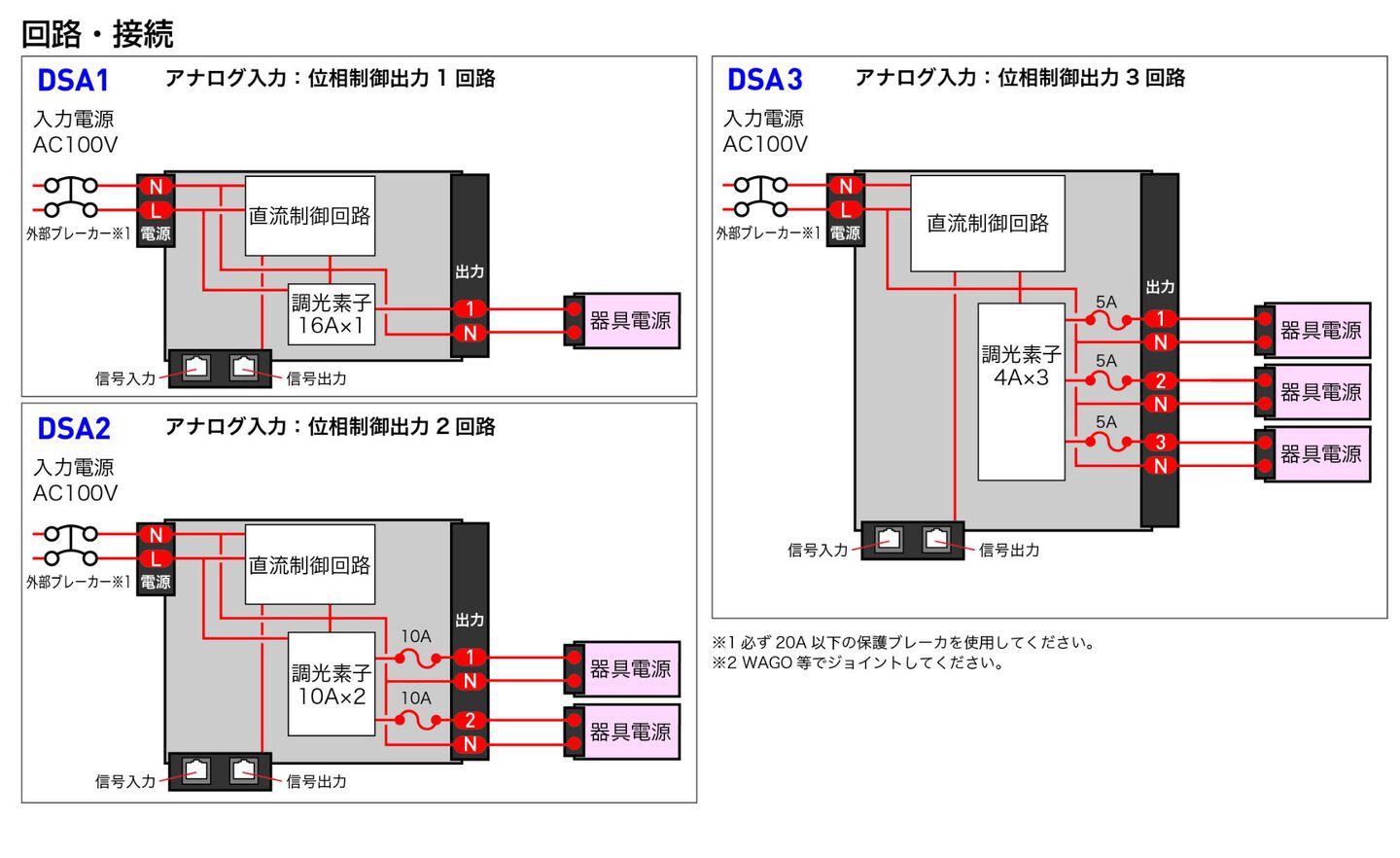

| 回路数 | 1回路 | 2回路 | 3回路 |
| 最大許容電流 | 16A | 8A | 4A |
| 保護回路 | 外部20A以下の |
ヒューズ10A | ヒューズ5A |
| 使用実効電流 / 1回路あたり | |||
| 白熱灯調光及び点滅 | 16A 以内 | 8A 以内 | 4A 以内 |
| LED調光及び点滅 | 12A 以内 | 6A 以内 | 3A 以内 |
| 蛍光灯調光及び点滅 | 16A 以内 | 8A 以内 | 4A 以内 |
| トランス調光 | 12A 以内 | 6A 以内 | 3A 以内 |
| 回路ヒューズ | 1本 | 2本 | 3本 |
| 入力信号 | DC0〜10V | ||
| 信号ケーブル | カテゴリ 5/6 ストレートケーブル | ||
| 使用周囲温度 | 5°C〜35°C | ||
| 使用周囲湿度 | 45%〜85% 結露無きこと | ||
| 仕上げ | 無塗装 | ||
| 質量 | 約1.5kg | ||
| 仕様書 | = | = | = |
| 取扱説明書 | = | ||
| カタログページ | 49P50P/PDF | ||
