DSSPR

DMX信号対応の電源OFF機能付のPWM信号出力のディマーユニットです。
接続負荷の最大消費電力が16A×1回路、8A×2回路のバリエーションがあります。

 DMX
 PWM+ON/OFF

MODEL DSSPR
製品名称 DSSPR1 DSSPR2
製品コード SU1011 SU1012
  パワー部
入力電源
消費電力
AC100V 50/60Hz 単線相2線・4W
電圧変動 ±5%

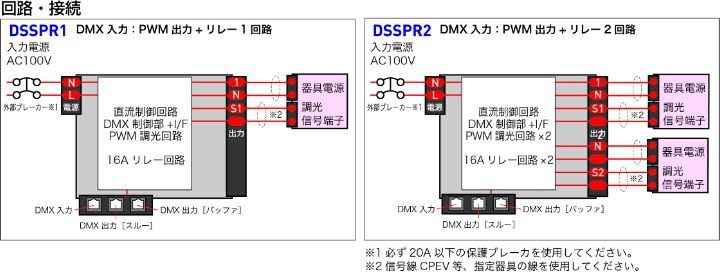

回路数 PWM1回路・ON/OFF 1回路 PWM2回路・ON/OFF 2回路
最大許容電流 16A 2回路合計 16A
最大接続台数 1回路合計 50台 2回路合計 50台
保護回路 外部20A以下のブレーカー
  使用実効電流 / 1回路あたり
LED調光及び点滅 12A 以内 2回路合計 12A 以内
  コントロール部
制御チャンネル  1ch 2ch
入力 DMX パワーユニット動作
DMX 出力 DMXスルー+バッファ
出力信号 PWM DC10V 1kHz 250mA
PWM信号保護回路 ポリスイッチ 0.4A
アドレス設定 回路毎1〜512設定可
  仕様

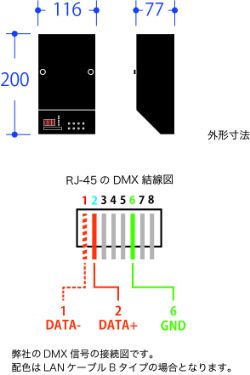

信号ケーブル カテゴリ 5/6 ストレートケーブル
使用周囲温度 5°C〜35°C
 使用周囲湿度 45%〜85% 結露無きこと
仕上げ  無塗装
質量 約1.5kg
内部写真 JPG JPG
仕様書 DXF / PDF DXF / PDF
取扱説明書 PDF
カタログページ 45P46P/PDF
